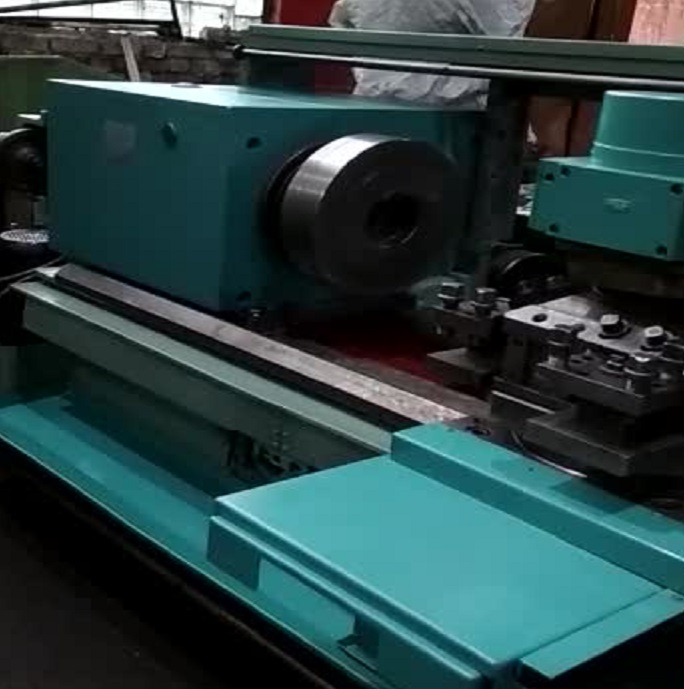

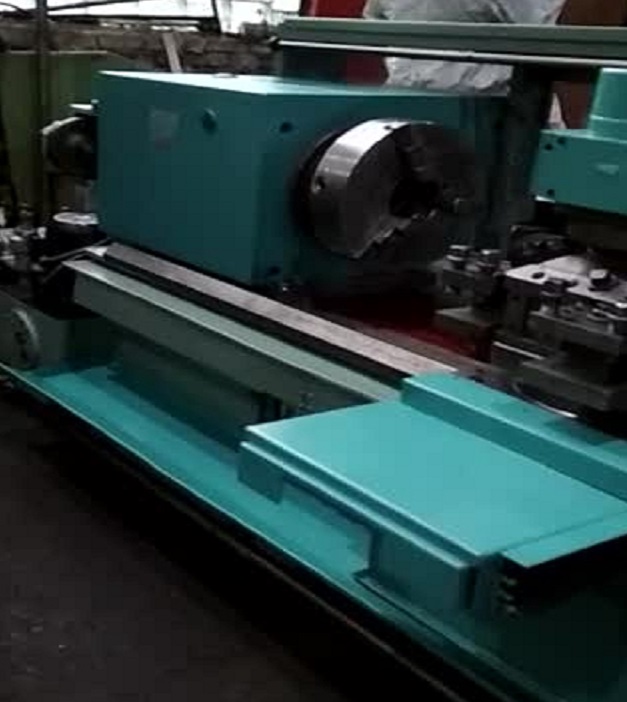

Токарно-винторезный станок с ЧПУ 16М30Ф3141 (16К30Ф3)

Стоимость: Уточняйте

Токарно-винторезный станок с ЧПУ 16М30Ф3141 (16К30Ф3) предназначен для токарной обработки деталей (тел вращения) со ступенчатыми, простыми и криволинейными профилями, является более современным аналогом станка 16К30Ф3, способен обеспечить нарезание практически любых резьб, сверление, растачивание и выполнение множества других операций. Применяется в условиях мелкосерийного и серийного производства в цехах машиностроительных, приборостроительных, общестроительных и других предприятий. Данный станок модели 16М30Ф3 полностью модернизирован: оснащен современной системой числового программного управления NC-201М, электроприводами подач постоянного тока SDC1V производства «ArtTech», главным электроприводом постоянного тока MDC2 производства «ArtTech», электроавтоматикой, датчиками круговой интерполяции.

Основные конструктивные особенности станка:

- проектная жесткость основных узлов станка обеспечивает высокую точность обработки;
- перемещение пиноли задней бабки гидравлическое (с приводом от педали);

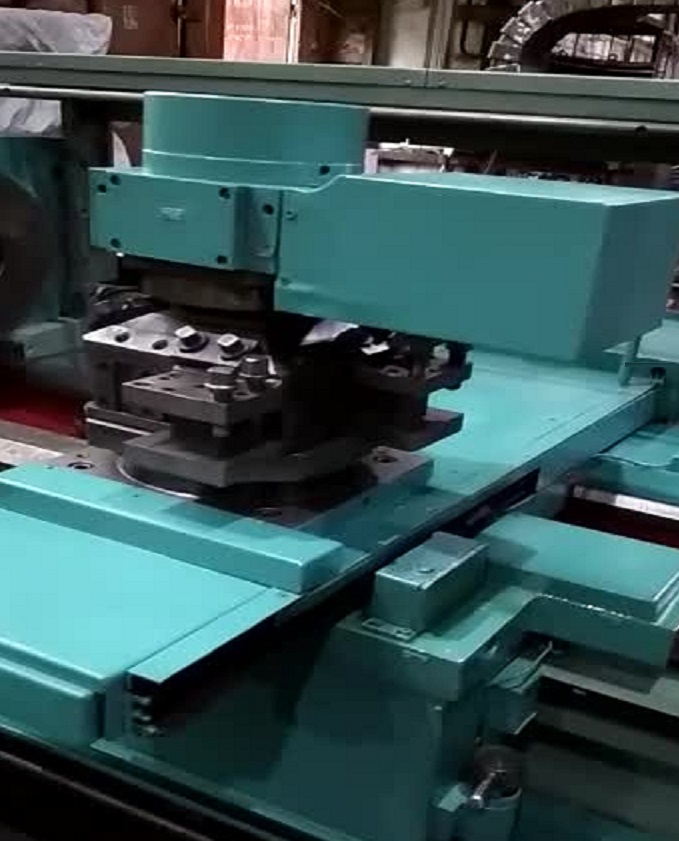

- мощный четырехпозиционный резцедержатель обеспечивает установку до восьми инструментальных блоков;
- конструкционное упрочнение направляющих гарантирует длительную эксплуатацию без изменения характеристик станка;
- быстроходные электроприводы подач с обратной связью обеспечивают многообразие режимов резания;
- применен электромеханический транспортер для удаления стружки;
- внедрение USB разъема значительно упростило процессы редактирования и сохранения программ.

В стандартной комплектации со станком поставляются:

- патрон самоцентрирующийся трехкулачковый диаметром 400 мм с одним комплектом кулачков;
- блок инструментальный – 4 штуки;
- ключ от патрона – 1 штука;
- ключ от резцедержателя – 1 штука;
- комплект документации в электронном виде – 1 комплект.

Технические характеристики
Класс точности станка по ГОСТ 8—82 П

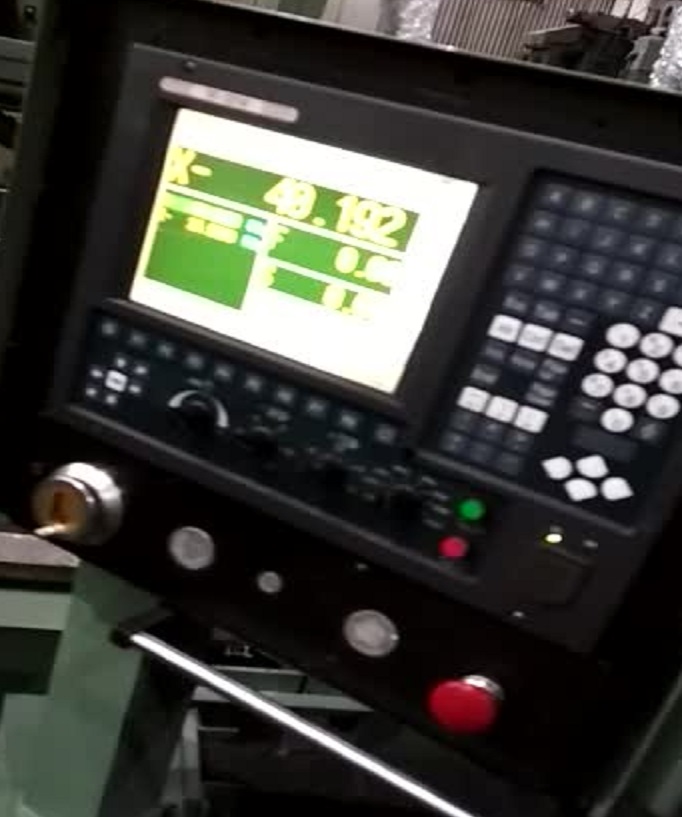

Модель стойки ЧПУ NC-201M
Наибольший диаметр обрабатываемого изделия над станиной, мм 670
Наибольший диаметр обрабатываемого изделия над суппортом, мм 320
Наибольшая длина обрабатываемого изделия, мм 1500
Коробка скоростей
Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм 80
Возможность плавной регулировки оборотов шпинделя да
Количество диапазонов скоростей шпинделя 3
Пределы оборотов шпинделя, об/мин 8-2000
Конус шпинделя под патрон 11М
Суппорт
Наибольшее перемещение суппорта: продольное/ поперечное, мм 1260/ 330
Высота резца, устанавливаемого в резцедержателе, мм 32
Максимальное количество инструментов, устанавливаемых в резцедержатель, шт 8
Диапазон скоростей рабочих подач суппорта (продольных / поперечных), мм/мин 1-4000
Задняя бабка
Конус шпинделя задней бабки Морзе 6
Наибольшее перемещение пиноли, мм 240
Наибольшее перемещение пиноли от гидроцилиндра, мм 100
Система управления
Обозначение системы ЧПУ NC-201M
Количество управляемых координат (всего/ одновременно) 2/ 2

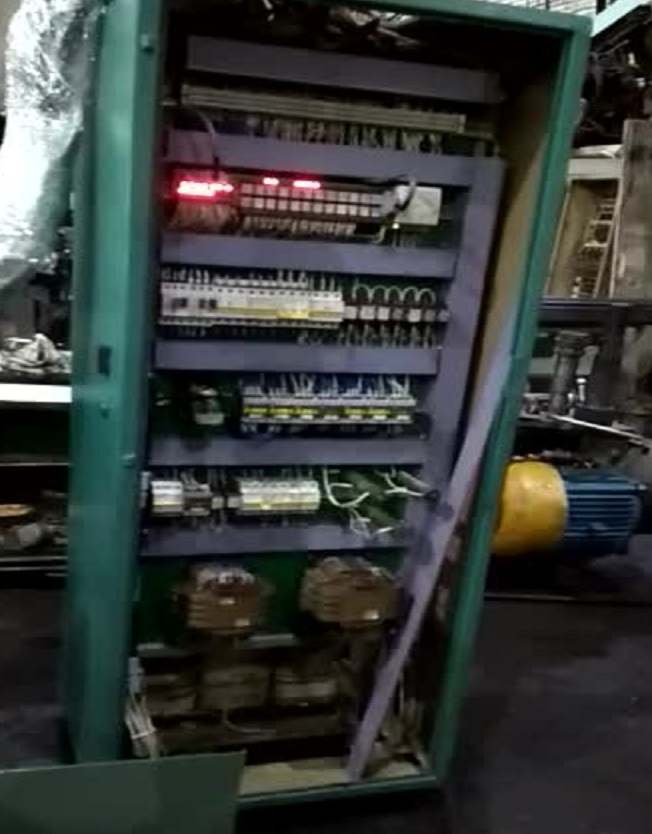

Электрооборудование и приводы станка
Электросеть 380 В, 50 Гц
Количество электродвигателей на станке 7
Электродвигатель главного привода, кВт 30
Электродвигатели продольной и поперечной подач, кВт 8+8
Электродвигатель резцедержателя, кВт/ об/мин 0,5/ 1415
Электродвигатель станции смазки, кВт/ об/мин 1,5/ 1440
Электродвигатель насоса охлаждения, кВт/ об/мин 0,12/2800
Электродвигатель транспортера, кВт/ об/мин 1,5/ 1440
Суммарная мощность станка, кВт 50
Габариты и масса станка
длина 5290
ширина 3875
высота 2130
Масса станка с ЧПУ, кг 8000
